人感センサーの親機子機配線を徹底解説！仕組みや接続の注意点

こんにちは。家電ワールド、運営者の「K」です。

玄関や廊下に足を踏み入れた瞬間、パッと明かりが灯る生活は本当に便利ですよね。

でも、広い場所や階段の上下で照明をコントロールしたいとき、人感センサーの親機子機配線をどうすればいいのか迷ってしまう方も多いのではないでしょうか。

特に2線式や3線式の配線の違い、パナソニックなどのメーカーごとの仕様、さらには既存のスイッチからの交換方法など、専門的な部分が多くて不安になりますよね。

この記事では、人感センサーの親機子機配線に関する仕組みや接続のコツ、さらにはトラブルを防ぐための注意点まで、私が調べた内容を分かりやすくお伝えします。

• 親機と子機を連携させるシステムの基本的な仕組み
• 2線式と3線式における配線方法や適合する負荷の違い
• パナソニック製などの主要な製品シリーズの選び方
• 安全に施工するための電気工事士法や不具合への対策

人感センサーの親機子機配線の基本と仕組み

広範囲をカバーするために欠かせない、親機と子機の連携について基本から見ていきましょう。

多地点検知を実現するシステムの動作原理

広い廊下やL字型の階段だと、センサーが1つだけではどうしても「死角」ができてしまいますよね。

そんな時に活躍するのが、複数のセンサーを連動させる「親機・子機システム」です。

仕組みとしては、実際に照明のスイッチを切り替える役割を持つ「親機」に対して、動きを検知するだけの「子機」を接続する形になります。

子機が人の動きをキャッチすると、その信号が親機に送られて、親機がライトを点灯させるという流れです。

「どこで動いても電気がつく」という快適な環境は、この連携プレーで成り立っているんですね。

2線式配線と3線式配線の性能と接続の違い

人感センサーの配線には、大きく分けて「2線式」と「3線式」の2つのタイプがあります。

これ、実は選ぶときに一番気をつけなければいけないポイントなんです。

2線式は、昔ながらのスイッチと同じ本数で配線できるので、リフォームなどの交換作業が楽というメリットがあります。

ただ、電力を照明器具経由でもらっているため、LED電球だと相性が悪くて「ぼんやり光る」といった不具合が起きやすいんです。

一方で3線式は、電源の線をしっかり3本引くタイプで、動作がとても安定しています。

パナソニック製センサーのシリーズ別特徴

人感センサーといえば、やっぱりパナソニックの製品が有名ですよね。

よく見かける「コスモシリーズワイド21」や、デザインがかっこいい「アドバンスシリーズ」などがあります。

注意したいのは、同じメーカーでもシリーズが違うと親機と子機の互換性がないことがある点です。

「見た目だけで選んだら、手持ちの子機と繋がらなかった！」なんてことにならないよう、型番はしっかりチェックしましょう。

子機の最大接続台数に関する設計上の制限

「子機は何台でも増やせるの？」と思うかもしれませんが、実は限界があるんです。

一般的には、親機1台に対して子機は最大12台までというモデルが多いようです。

それ以上繋ぐと、信号がうまく伝わらなくなって、検知してもライトがつかないといったトラブルの原因になります。

一般家庭なら十分な数ですが、大きな事務所などで使う場合は注意が必要ですね。

信号の減衰を防ぐ推奨電線と配線距離の限界

配線に使う電線の太さや、長さについてもルールがあります。

親機から一番遠い子機までの距離は、だいたい30mから50m以内にするのが目安とされています。

これ以上長くなると、電気の信号が弱まって（減衰して）、正しく動作しなくなる可能性があるからです。

人感センサーの親機子機配線の施工と不具合対策

実際に設置する際のポイントや、よくあるトラブルの解決策をまとめました。

既存の3路回路をセンサーシステムへ変換するコツ

階段などでよくある「上下2箇所のスイッチ」をセンサーに変えるのは、ちょっと工夫がいります。

もともとある「3路配線」という仕組みを、センサー用の親機・子機配線に作り変える必要があるからです。

古い配線の色と、センサーの端子番号は必ずしも一致しないので、テスターでしっかり確認しないといけません。

「白はここ、黒はここ」と単純に繋ぐと故障の原因になるので、配線図をよく見ることが大切ですね。

LEDのちらつきや微点灯を抑制する回路技術

「ライトを消しているのに、LEDがうっすら光っている……」という現象、実はよくあるんです。

これは、センサーを動かすための微量な電気がLED側に漏れてしまうのが原因だそうです。

対策としては、「ゴーストキャンセラー」という部品をライトの近くに取り付ける方法があります。

漏れている電気をバイパスさせて逃がしてあげることで、きれいに消灯できるようになります。

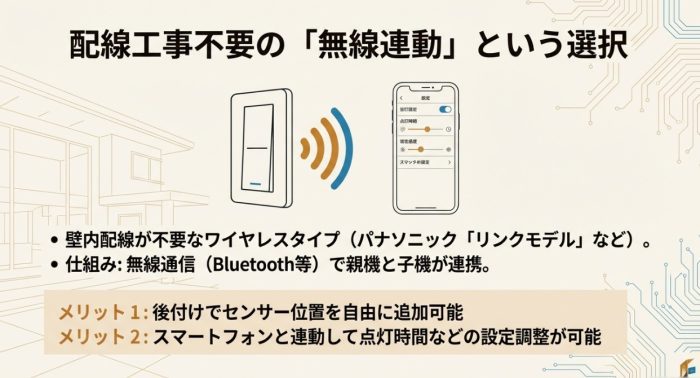

無線で連携するアドバンスシリーズの導入メリット

最近では、壁の中に配線を通さなくてもいい「無線タイプ」も人気です。

パナソニックの「リンクモデル」などは、Bluetoothを使って親機と子機が通信します。

これなら、後から「ここにセンサーを追加したい！」と思っても、壁に子機を貼り付けるだけでOKなんです。

電気工事士の資格が必須となる作業と法令遵守

ここで、とっても大事なお話をさせてください。

人感センサーの配線やスイッチの交換作業は、「電気工事士」の資格を持っていないと行えません。

「DIYで安く済ませたい」という気持ちも分かりますが、安全のためには必ずプロの業者さんにお願いするようにしましょう。

誤作動を防ぐ設置位置の選定とメンテナンス

「誰もいないのに勝手に電気がつく！」という場合は、設置場所が原因かもしれません。

センサーは急激な温度変化に反応するので、エアコンの吹き出し口の近くや、直射日光が当たる場所は苦手です。

また、センサーの窓にホコリが溜まると感度が落ちてしまうこともあります。

掃除するときは、乾いた柔らかい布で優しく拭いてあげてくださいね。洗剤を使うとレンズが痛む原因になります。

人感センサーの親機子機配線に関するまとめ

今回は、便利な人感センサーの親機子機配線について詳しく調べてみました。

広い空間でもストレスなく照明を自動化できるこのシステムは、これからの住まいには欠かせないものになりそうです。

配線方式や機種選びなど、少し難しい部分もありましたが、ポイントを押さえれば快適な環境が作れるはずです。

もし設置を検討されているなら、この記事の内容を参考にしつつ、最終的な判断や施工については電気の専門家に相談してみてくださいね。

正確な製品の仕様については、各メーカーの公式サイトもあわせて確認することをおすすめします！

あなたの毎日が、もっと便利で快適なものになりますように。
